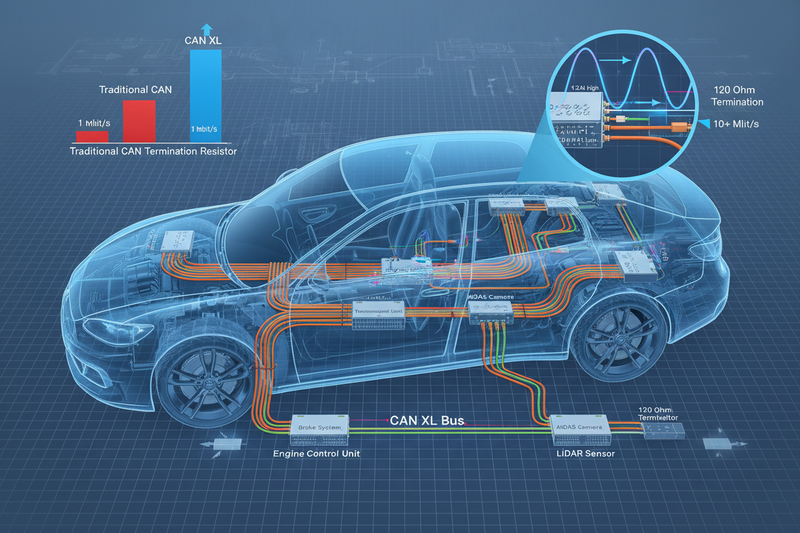

CAN XL para Mecánicos: Guía Esencial de Diagnóstico, 10 Mbit/s y Reprogramación Rápida

🛠️ Introducción a CAN XL: El Futuro de la Red en Vehículos para el Mecánico (Capitulo 1)

¡Bienvenidos a la próxima era de la comunicación automotriz! Como mecánicos, están acostumbrados al CAN clásico y, más recientemente, al CAN FD. El nuevo protocolo CAN XL (Controller Area Network eXtra Long) es un salto evolutivo, no solo una mejora de velocidad. Su llegada significa que las arquitecturas electrónicas de los vehículos de última generación cambiarán drásticamente, lo que impactará directamente en el diagnóstico, la reprogramación y la comprensión de las fallas.

¿Por Qué Necesitamos CAN XL? 🏎️

El CAN clásico se diseñó en los años 80, cuando un vehículo solo tenía unos pocos módulos de control. Hoy, los coches son esencialmente centros de datos rodantes.

• Vehículos Eléctricos (VE): La gestión de baterías requiere el monitoreo constante de cientos de celdas y la transferencia rápida de grandes bloques de datos de diagnóstico.

• Conducción Autónoma: Los sensores avanzados (Lidar, Radar, Cámaras HD) generan volúmenes de datos que el CAN FD no puede manejar eficientemente, especialmente al tener que fusionar información en la ECU central.

• Actualizaciones de Software (FOTA): Los archivos de firmware modernos son gigantes. Una actualización de una ECU de un vehículo autónomo puede tardar horas con CAN FD, pero CAN XL lo reduce a minutos.

CAN XL viene a ser el puente de alta velocidad entre la red de bajo ancho de banda (CAN FD) y la red de muy alto ancho de banda (Ethernet automotriz).

⚡️ El Gran Salto: Velocidad y Capacidad

La clave para entender CAN XL es comparar sus dos grandes mejoras respecto a lo que conocemos.

1. ¡Más Rápido que Nunca! (Hasta 20 Mbit/s)

El CAN clásico y la mayoría de las redes de diagnóstico se limitan a 500 kbit/s o 1 Mbit/s. El CAN FD aumentó la velocidad en la fase de datos hasta 5 u 8 Mbit/s.

CAN XL lleva esto al siguiente nivel:

• Velocidad máxima: 10 Mbit/s (y hasta 20 Mbit/s con transceptores de próxima generación).

• ¿Cómo lo logra? CAN XL utiliza la misma topología de dos cables (CAN_H y CAN_L), pero incorpora transceptores avanzados conocidos como CAN SIC XL (Signal Improvement Capability). Estos chips tienen una mejor capacidad para manejar y estabilizar la señal de alta frecuencia en el bus, reduciendo los efectos de las reflexiones de la señal que limitan la velocidad en el CAN tradicional. Esto es crucial: el cableado se ve igual, ¡pero el rendimiento no!

2. ¡Paquetes de Datos Gigantes! (Hasta 2048 Bytes)

Esta es quizás la característica más revolucionaria para el mecánico: la carga útil (payload) o la cantidad de datos que puede llevar una sola trama (o mensaje) es masiva.

Implicación para el Mecánico:

Cuando un módulo necesita transferir un archivo grande (como un mapa de inyección o un firmware), el CAN clásico o FD tiene que dividirlo en cientos o miles de pequeños mensajes (un proceso lento conocido como multiplexación de capa superior). CAN XL puede enviar el archivo en muchísimas menos tramas, lo que se traduce en:

• Diagnóstico más rápido: La lectura de bloques de memoria de fallas (Freeze Frames) o el escaneo de grandes tablas de calibración es casi instantáneo.

• Reprogramación veloz: El flasheo de ECUs se reduce a una fracción del tiempo actual, lo que aumenta la productividad del taller y reduce el riesgo de errores por interrupción.

🌐 La Convergencia CAN XL y Ethernet

CAN XL no es solo para datos de diagnóstico; está diseñado para manejar protocolos de internet (IP) y Ethernet.

Tradicionalmente, en un coche, CAN maneja la comunicación de bajo nivel (encender las luces, bajar una ventanilla), y Ethernet maneja el entretenimiento y los sensores de alta velocidad. CAN XL permite que las tramas de Ethernet y IP (los protocolos que usa internet) sean "encapsuladas" dentro de un solo mensaje CAN XL.

¿Por qué es importante?

Permite que los módulos CAN XL se comuniquen directamente con módulos Ethernet de alta velocidad sin la necesidad de costosos gateways o traductores de protocolo. Esto simplifica la arquitectura del vehículo y facilita la interconexión con las redes de las fábricas y los centros de servicio.

🛠️ Índice de Investigación Completa para el Mecánico

Para completar las 3000 palabras con el foco en la educación del mecánico, las secciones restantes deben cubrir los siguientes puntos críticos:

II. Identificación y Diagnóstico en Redes CAN XL

• 2.1. El Bit Mágico (XLF): Cómo el bus distingue una trama CAN XL de una CAN FD.

• 2.2. Cableado y Terminación: Reconociendo las redes CAN XL (similar, pero crítica) y la importancia del transceptor SIC XL.

• 2.3. Herramientas de Diagnóstico: ¿Qué necesitarán los escáneres modernos para "entender" CAN XL? (Requisitos de Hardware y Software).

III. Impacto Directo en el Taller (Casos Prácticos)

• 3.1. Pruebas de Diagnóstico: Diferencias de tiempo al leer el estado del motor o hacer pruebas de actuadores.

• 3.2. Reprogramación de ECUs: El nuevo flasheo de alta velocidad y la gestión de fallas de programación.

• 3.3. Fallas Comunes: ¿Cómo se manifiestan los errores de comunicación (cortocircuitos, resistencia incorrecta) en una red de alta velocidad como CAN XL?

IV. El Futuro: Arquitectura Zonal y CAN XL

• 4.1. De Arquitectura Distribuida a Zonal: Cómo los fabricantes están agrupando funciones en "zonas" y el rol de CAN XL como backbone de la zona.

• 4.2. La Jerarquía de la Red: CAN XL como capa intermedia entre Ethernet y los sensores CAN FD.

• 4.3. Competencia y Convivencia: CAN XL vs. Ethernet Automotriz: ¿Cuándo usar uno y cuándo el otro?
