Descripción
Alineación, diagnóstico e inspección de llantas en un paquete profesional Launch
Equipa tu taller o llantera con la alineadora inalámbrica Launch X-613, el escáner X-431 PAD9 LINK con SmartLink C V3.0, el X-613 Three-Point Wheel Clamp Set y el medidor láser TreadMaster. Esta combinación reúne herramientas para revisar la geometría de las ruedas, diagnosticar sistemas electrónicos y documentar la profundidad del dibujo de las llantas.
Integra distintos servicios en tu operación: inspección de neumáticos en la recepción, diagnóstico del vehículo, medición de alineación y entrega de resultados al cliente. Cada herramienta conserva su función y se utiliza conforme a su manual y cobertura.
¿Qué incluye esta publicación?
| Cantidad | Componente | Contenido principal |
|---|---|---|
| 1 sistema | Launch X-613 | Alineadora 3D con 2 unidades magnéticas de medición y 4 targets de rueda. |
| 1 equipo | Launch X-431 PAD9 LINK | Tableta de diagnóstico, interfaz SmartLink C V3.0, maletín y accesorios de conexión y alimentación de esta configuración. |
| 1 juego | X-613 Three-Point Wheel Clamp Set | Juego de 4 mordazas de tres puntos y 2 soportes de pared, conforme a la referencia del accesorio. |
| 1 equipo | Launch TreadMaster | Medidor láser de profundidad de dibujo, estuche, placa de calibración, cable USB y adaptador de alimentación de su configuración. |
Este paquete sí incluye la tableta PAD9 LINK. Las fotografías individuales complementan las imágenes comerciales y muestran diferentes vistas de los mismos componentes. Los targets montados en las fotografías de las mordazas corresponden al sistema de alineación; no se contabiliza un segundo juego de targets.

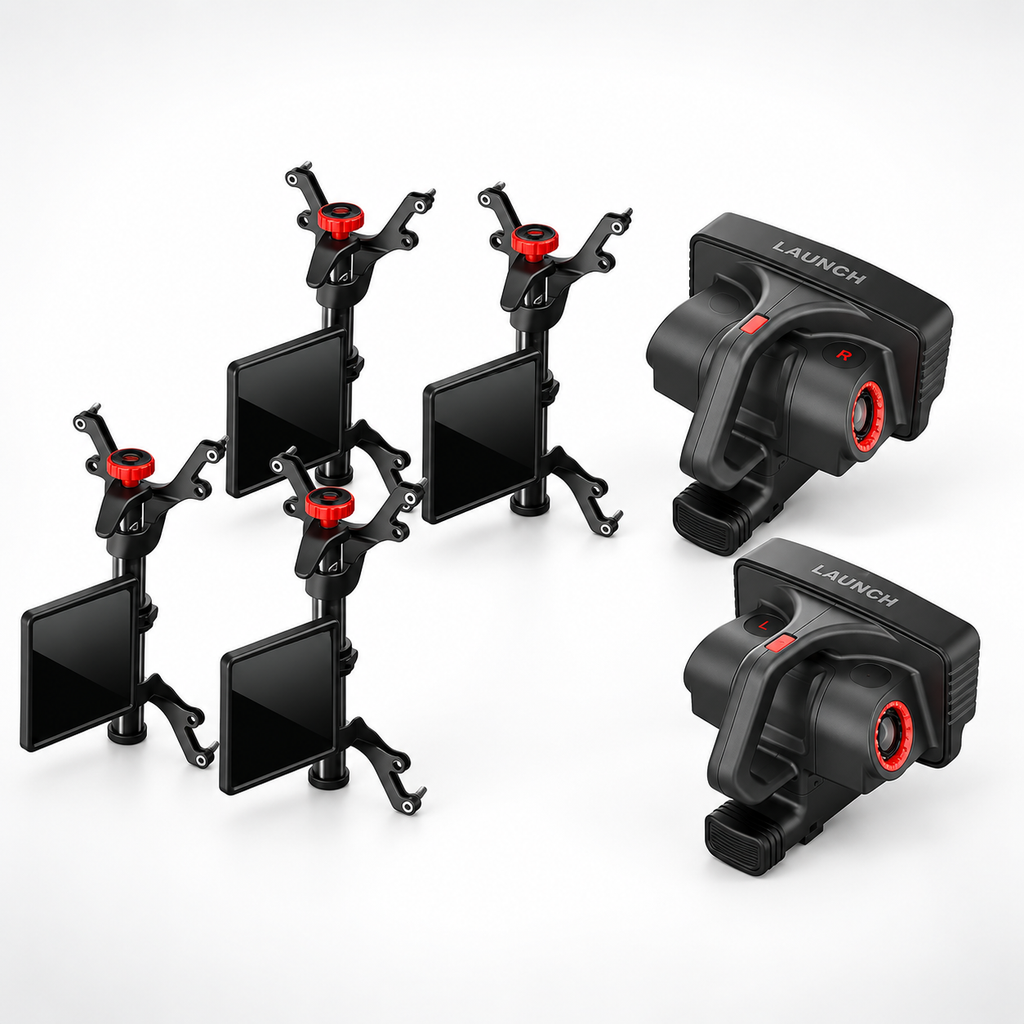

Launch X-613: alineación 3D inalámbrica sin torre
Las dos unidades magnéticas y los cuatro targets se comunican por red inalámbrica con una tableta Launch compatible. La X-613 permite medir las cuatro ruedas sin instalar una torre o gabinete de medición permanente.
- Medición estándar y rápida: convergencia, caída, avance, inclinación del pivote y ángulo de empuje.
- Geometría adicional: ancho de vía, distancia entre ejes y desplazamientos de ruedas, ejes, diagonales y centro.
- Base de datos: información de alineación para más de 50,000 modelos y posibilidad de introducir datos personalizados.
- Resultados de medición en aproximadamente 30 segundos: con el sistema preparado y operado correctamente; no equivale al tiempo total del servicio.
| Parámetro X-613 | Rango publicado |
|---|---|
| Convergencia | ±20° |
| Caída | ±10° |
| Avance e inclinación del pivote | ±20° |
| Ancho de vía | 1290–1900 mm |
| Distancia entre ejes | 1940–4600 mm |
Requiere una plataforma de tijera grande o de cuatro postes compatible, preparada para alineación. El elevador no está incluido.

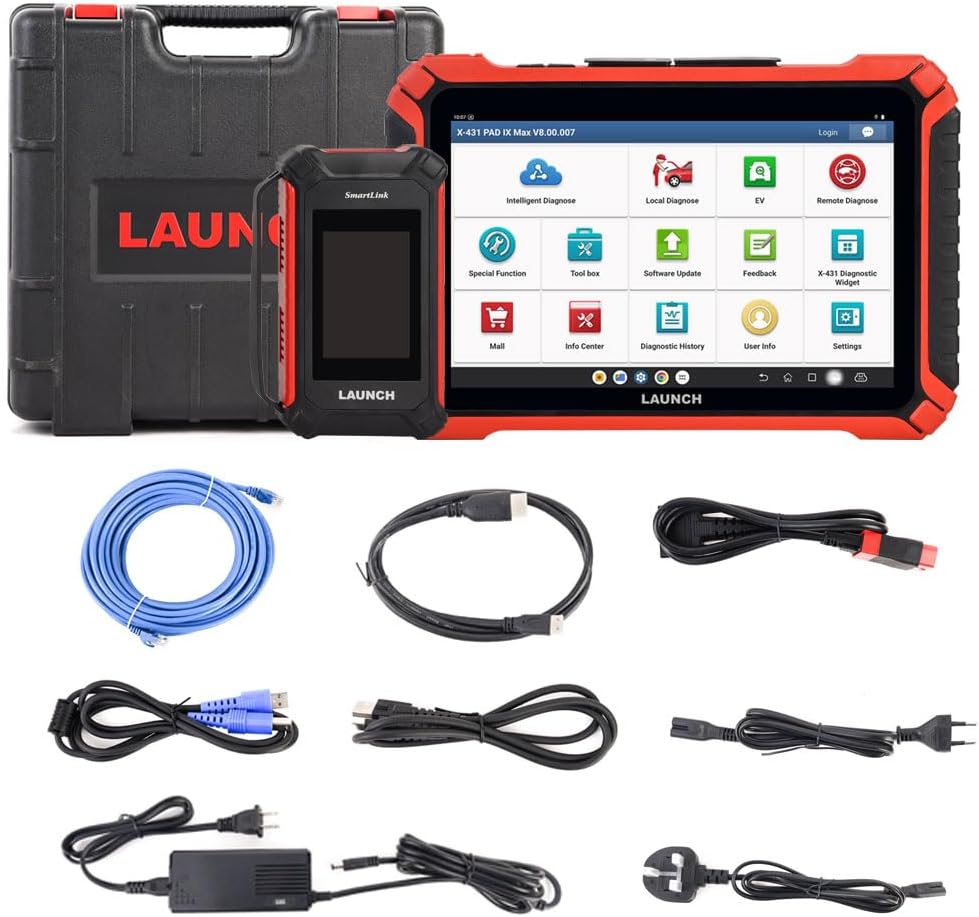

X-431 PAD9 LINK: diagnóstico avanzado con SmartLink C V3.0
La tableta incluida permite operar la X-613 y realizar diagnóstico electrónico de vehículos de pasajeros compatibles. Ofrece lectura y borrado de códigos, datos en vivo, pruebas bidireccionales, topología de redes, funciones de servicio y procedimientos de codificación o programación admitidos.
| Interfaz incluida | SmartLink C V3.0 |
|---|---|
| Pantalla | 13.6 pulgadas; 2560 × 1600 píxeles |
| Sistema y procesador | Android 13; ocho núcleos a 2.0 GHz |
| RAM / almacenamiento | 12 GB / 512 GB |
| Batería | 9360 mAh a 7.6 V |
| Comunicación con VCI | Wi-Fi de 2.4 y 5 GHz |
| Protocolos y estándar Pass-Thru | CAN, CAN FD, DoIP y J2534 |
La disponibilidad de funciones depende de marca, modelo, año, sistema y software. La programación OEM por J2534 puede requerir PC, software, cuenta y suscripción del fabricante. Las ampliaciones HD, EV, ADAS, TPMS e IMMO no se incluyen por el hecho de aparecer en los menús.

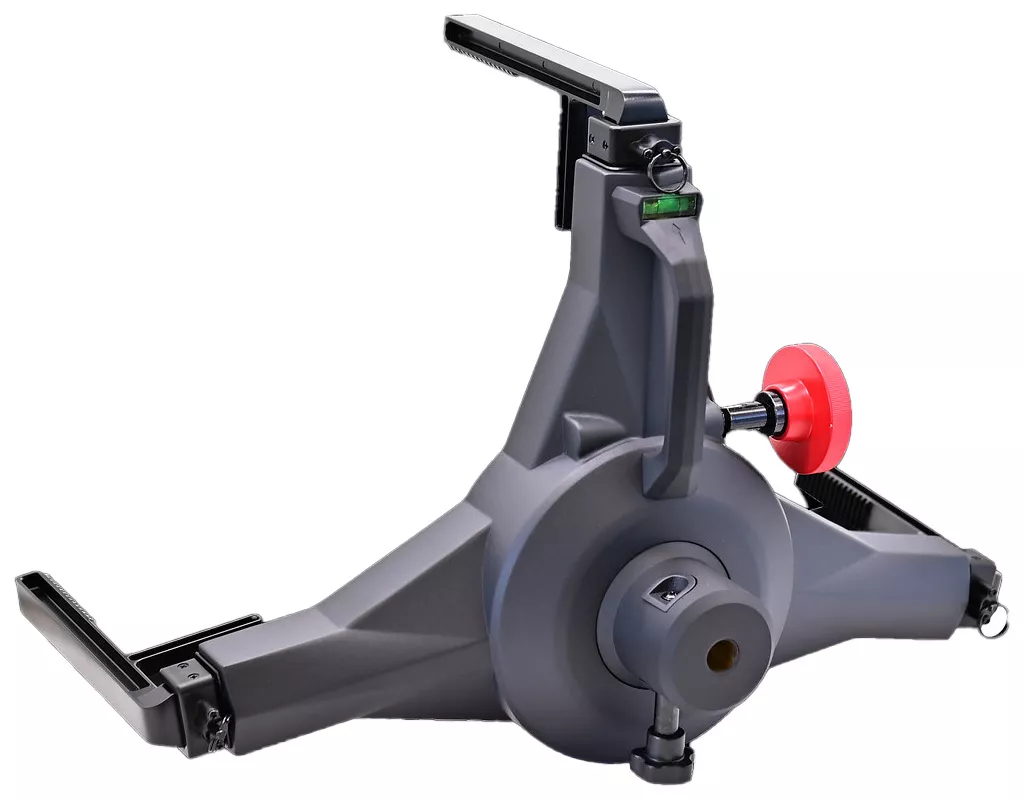

Accesorio correcto: X-613 Three-Point Wheel Clamp Set

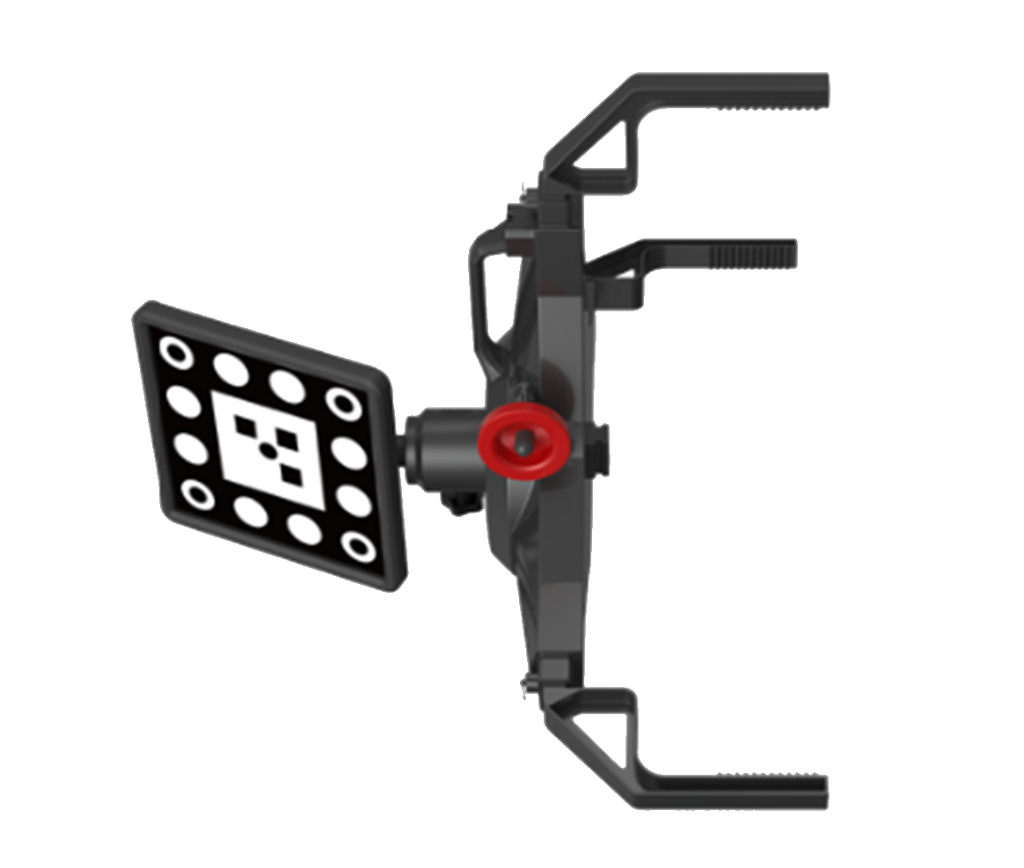

Juego de mordazas de rueda de tres puntos para X-613, con el diseño y la perilla roja que aparecen en las fotografías originales. La referencia publicada por Launch Pro France es AC-WA-601020516 y describe un conjunto de 4 mordazas y 2 soportes de pared.
Se utiliza con los targets de la alineadora. Antes de la entrega se revisa que la configuración de sujeción corresponda a las ruedas que atenderá el taller. Los rangos de una mordaza de cuatro puntos no deben trasladarse automáticamente a este accesorio de tres puntos.

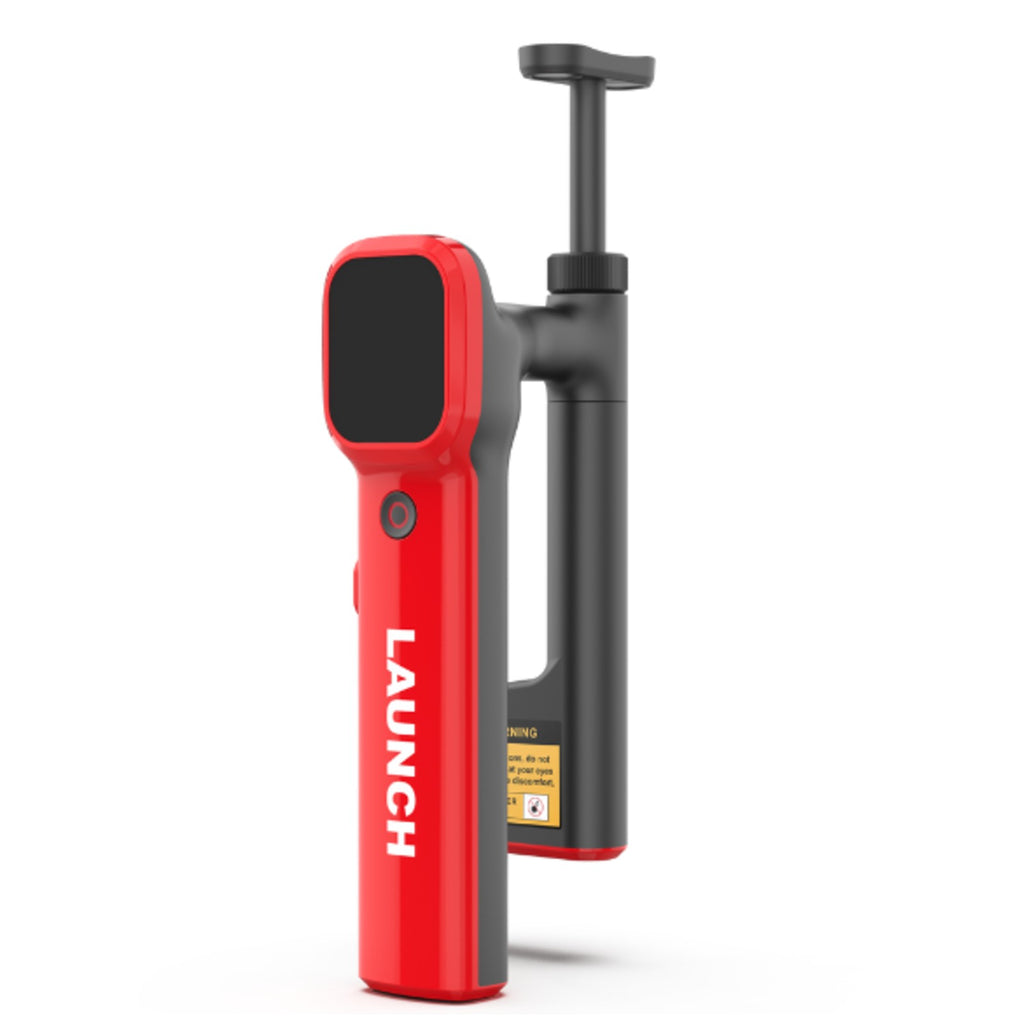

TreadMaster: medición láser del dibujo de las llantas
Complementa la inspección visual con una medición de profundidad de la banda de rodamiento. El TreadMaster original permite escanear el neumático sin desmontarlo y compartir el reporte mediante código QR.
| Precisión publicada | 0.1 mm |
|---|---|
| Ancho máximo del láser | 180 mm |
| Pantalla | 1.7 pulgadas; 240 × 280 píxeles |
| Conectividad | Wi-Fi de 2.4 GHz |
| Batería / carga | 3000 mAh; USB-C |
Su medición ayuda a documentar el desgaste; no identifica por sí sola su causa mecánica ni sustituye la inspección de daños y presión. No es un programador TPMS. Calibra y opera el láser conforme al manual, sin dirigirlo hacia los ojos.
Beneficios CedraTools
- 3 años de actualizaciones para el software de vehículos de pasajeros incluido con el PAD9 LINK.
- 2 años de garantía, conforme a la política de CedraTools.
- 1 año de licencia FCA sin costo en el PAD9 LINK para aplicaciones compatibles, sujeto a activación.
- Asesoría técnica para revisar compatibilidad, configuración y primera activación.
Las condiciones del software del PAD9 LINK no deben interpretarse como licencias opcionales de diagnóstico o actualizaciones de todos los accesorios. El alcance de la puesta en marcha, capacitación, envío y servicios en sitio se detalla en la cotización.
Cómo integrar el paquete al trabajo del taller
- Inspecciona: registra la profundidad de dibujo con TreadMaster.
- Diagnostica: revisa sistemas electrónicos y funciones admitidas con PAD9 LINK.
- Mide y ajusta: utiliza la X-613 y sus mordazas en una plataforma compatible; el técnico realiza los ajustes mecánicos necesarios.
- Documenta: presenta los resultados disponibles de cada herramienta y explica el servicio al cliente.
Preguntas frecuentes
¿La alineadora funciona con la tableta de este paquete?
Sí. Launch identifica el X-431 PAD9 LINK entre los equipos compatibles con la X-613. CedraTools revisa registro, software y configuración al coordinar la primera activación.
¿Incluye elevador, balanceadora o desmontadora?
No. Esta publicación corresponde a los cuatro componentes indicados en la tabla de contenido. La plataforma de alineación y otros equipos del taller se cotizan por separado.
¿La cobertura es universal?
No. Confirma el vehículo, las dimensiones de rueda y plataforma y las funciones de diagnóstico que necesitas. Cada herramienta tiene requisitos y rangos propios.
¿La alineación incluye calibración ADAS?
Son procedimientos distintos. Este paquete no incluye bastidor, objetivos ni una configuración completa de calibración ADAS.
Asesoría, activación y envío
Escribe a CedraTools antes de la primera activación. Comparte tu código postal, modelo y medidas del elevador, vehículos que atenderás y servicios que deseas incorporar. Revisaremos la configuración y las condiciones de entrega.
Consulta las formas de pago disponibles al finalizar la compra. Facturación y opciones de financiamiento conforme a las condiciones de la cotización y del proveedor de pago.
Asesoría por WhatsApp · 55 3033 1960
Referencias técnicas: Launch X-613 · Launch PAD9 LINK · Three-Point Wheel Clamp Set · Launch TreadMaster. Precios y beneficios comerciales correspondientes a esta configuración CedraTools.
