Descripción

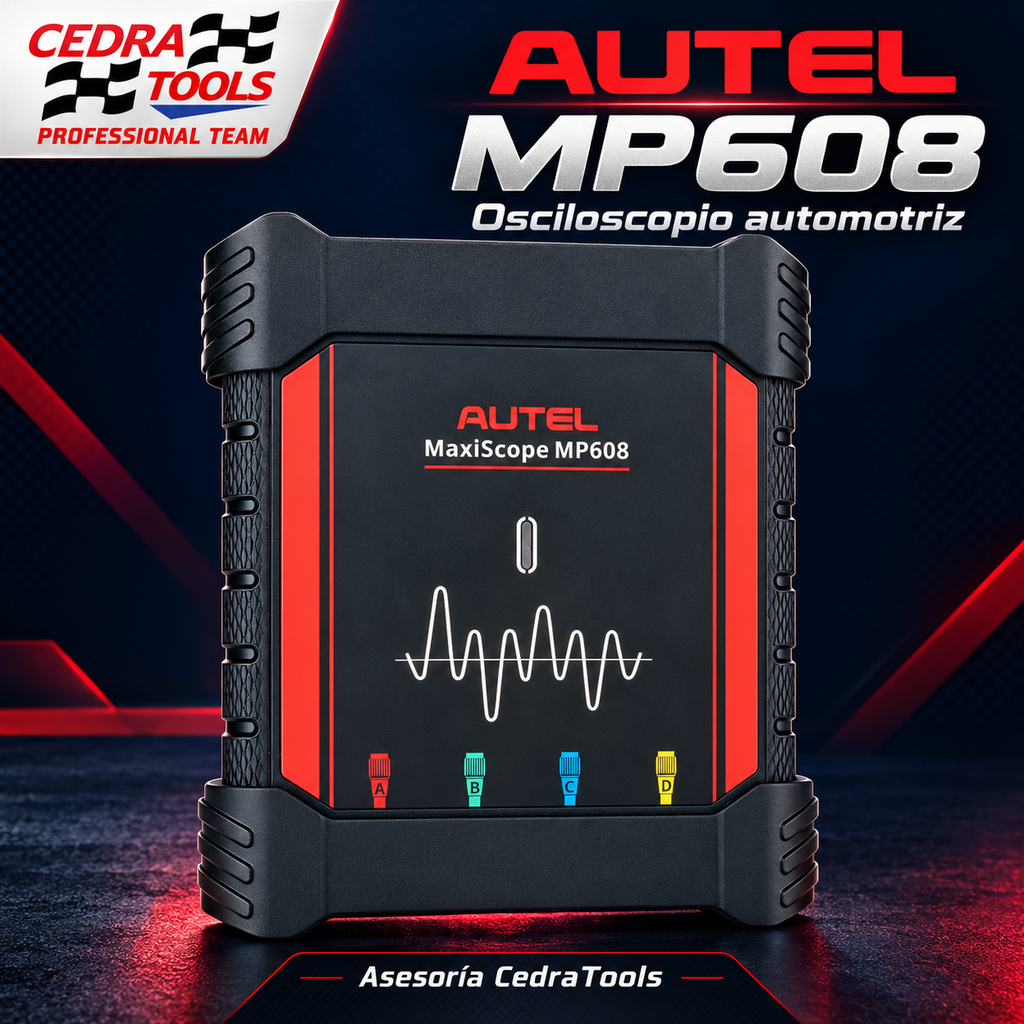

Osciloscopio automotriz de cuatro canales para capturar y analizar señales eléctricas de sensores, actuadores, encendido y redes compatibles. El Autel MaxiScope MP608 se conecta por USB a una tableta Autel compatible o a una computadora Windows; no incorpora pantalla propia.
Especificaciones oficiales
- Canales: 4.
- Ancho de banda: 20 MHz.
- Frecuencia máxima de muestreo: 80 MS/s, según la cantidad y combinación de canales seleccionados.
- Resolución vertical: 12 bits.
- Memoria: 32 millones de muestras compartidas.
- Rangos de entrada: ±50 mV a ±200 V.
- Sensibilidad: 10 mV/div a 40 V/div.
- Base de tiempo: 100 ns/div a 1,000 s/div.
- Acoplamiento: AC y DC.
- Impedancia de entrada: 1 MΩ en paralelo con 25 pF.
- Precisión DC: ±1%.
- Interfaz: USB 2.0.
Aplicaciones de diagnóstico
- Comparación simultánea de señales de sensores y actuadores.
- Análisis de encendido primario y secundario con los accesorios adecuados.
- Verificación de alimentación, tierra, caída de tensión, pulsos e intermitencias.
- Captura y análisis de formas de onda en protocolos compatibles. La disponibilidad de decodificación depende del software y del equipo anfitrión.
Compatibilidad
Compatible con determinadas tabletas MaxiSys y MaxiIM, además de PC Windows. Entre los equipos señalados por Autel se encuentran MS909S2, MS909, MS909EV, MS909CV, MS906 MAX, MS908S Pro II, MS906 Pro, MS906 Pro-TS, Elite II Pro, Ultra Lite S, IM608S II / IM608 Pro II y MS908CV II.
Confirma con CedraTools el modelo y versión de software de tu tableta antes de comprar.
Contenido del paquete
- Módulo MaxiScope MP608.
- Pinza de encendido secundario.
- Cable USB 2.0 V2.
- 2 atenuadores 20:1.
- Pinzas grandes y pequeñas.
- 4 cables de prueba y 2 sondas.
- Sondas de back-probing rígidas y flexibles.
- Correa de sujeción.
Seguridad
No conectes una entrada directamente a una tensión que exceda el rango o la categoría de los accesorios. Para encendido secundario o sistemas de alto voltaje EV utiliza sondas, atenuación, aislamiento y equipo de protección específicamente certificados para la medición.
